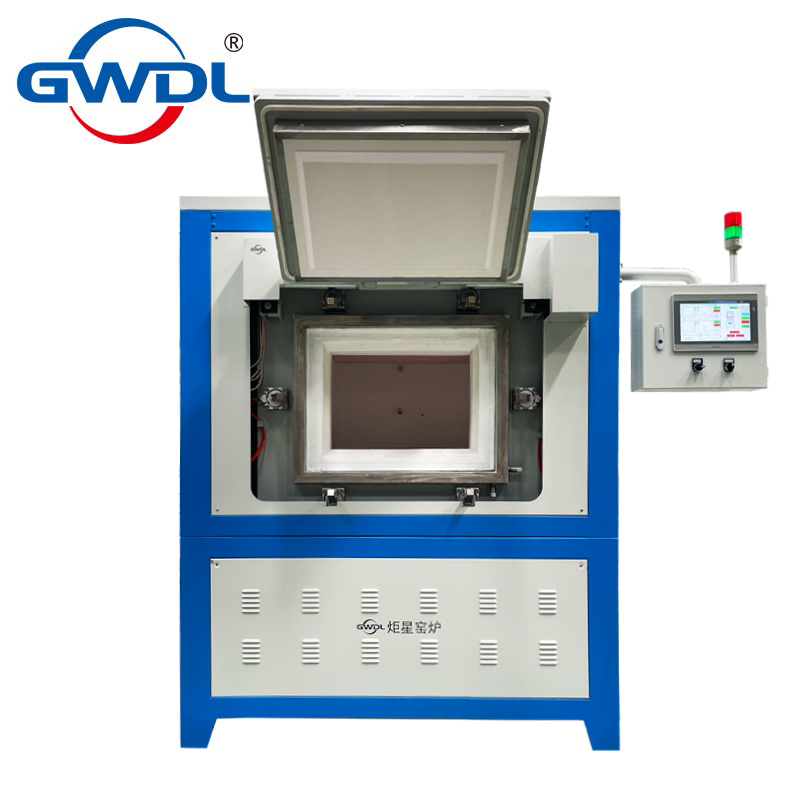

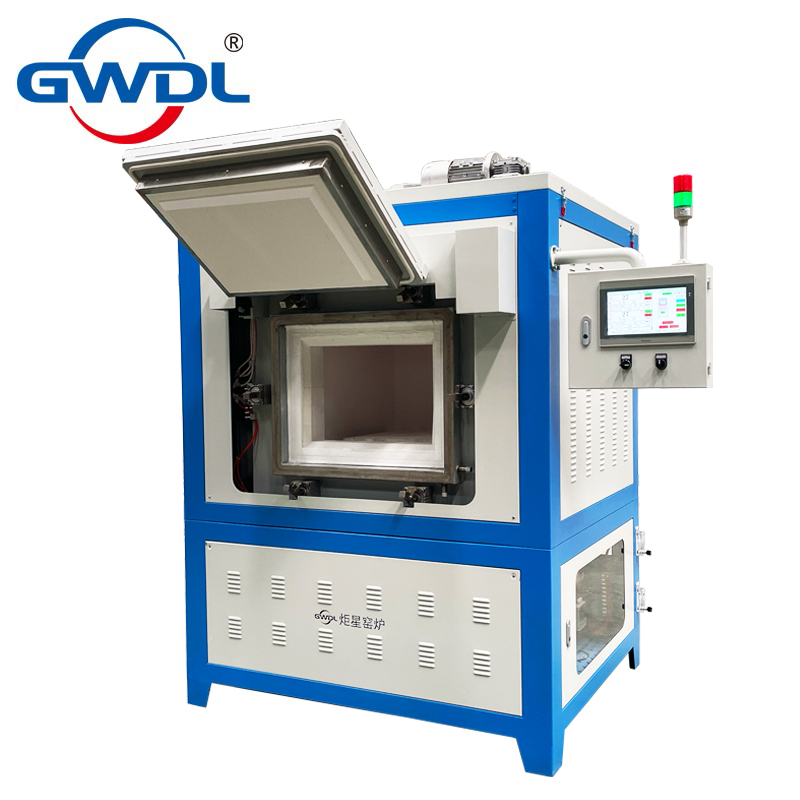

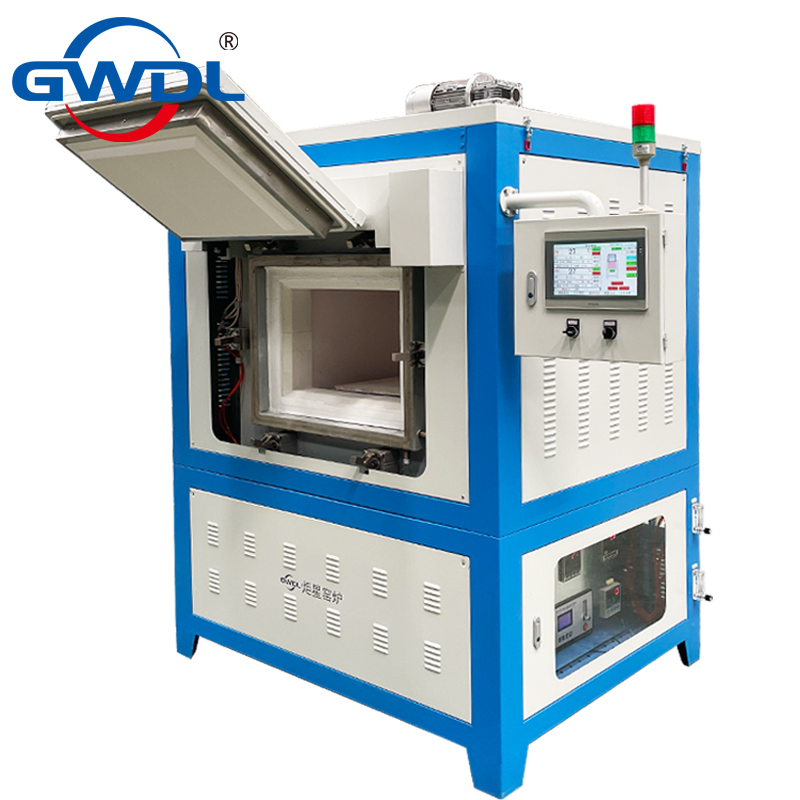

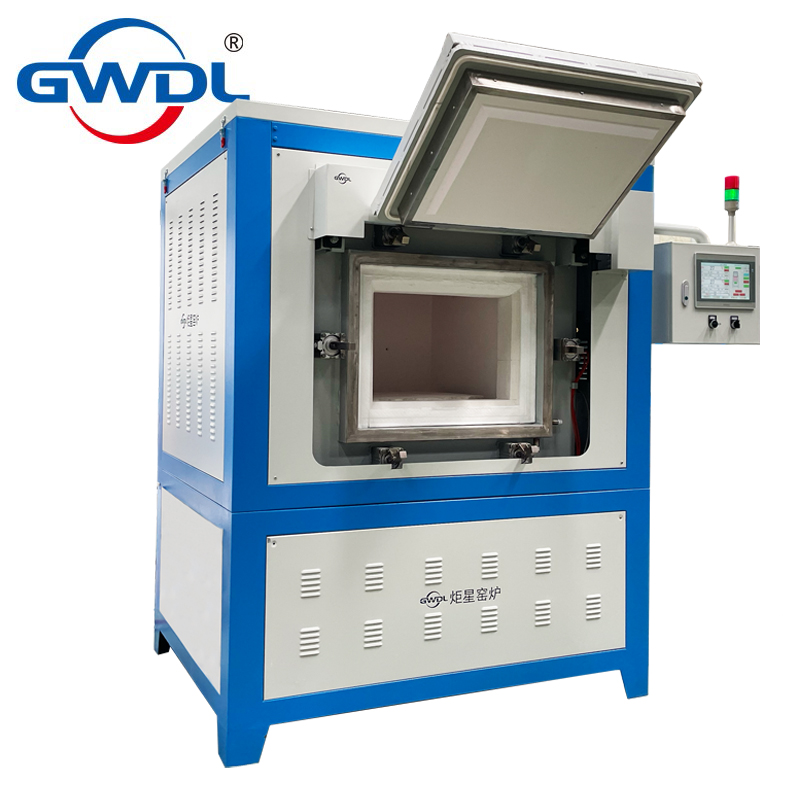

型號

GWL-1200ZQLB

爐口尺寸

490mm×350mm（W×H）

爐膛尺寸

490mm×545mm×570mm（W×H×D）

有效尺寸

330mm×280mm×330mm（W×H×D）

匣缽規格

330mm×100mm×330mm（W×H×D）

承載方式

Sic輥棒支撐匣缽，雙層單列排擺放

加熱元件

陶瓷管內穿硅碳棒

電源AC

380V

可長期使用溫度

1100度

控制范圍為

50至1200度

熱電偶

熱電偶分度號K型，國標1級熱電偶符合航天2750F標準，上下2個控溫?zé)犭娕?，中間1個測溫?zé)犭娕肌?/span>

發熱元件及裝位置

上下安裝硅碳棒，硅碳棒外側有剛玉管保護。

控溫精度

±1度（集成化電路控制，無超調現象）

爐溫均勻性

±5度（根據爐膛尺寸大小而定）

升溫速率

升溫速率可自由調節，調節范圍：最快升溫速率每分鐘15度、最慢升溫速率每小時1度（1度/h）

溫控儀

溫控儀表采用日本導電，上下2個控溫采用FP93（40段程序）中間測溫采用SR13，具備PID精確控制。

氧含量檢測

1.   測量范圍: 20%~100% O₂

2.   基本誤差: ±2%FS

3.   重復性誤差：≤1.5%

4.   響應時間：T₉₀＜30秒

5.   零點漂移：±2%FS/7d

6.   量程漂移：±2%FS/7d

爐門自動開啟方式

爐門開啟方式電動上開啟，爐門關閉后有6組鎖緊氣缸有效的把爐門密封。

壓力檢測

數字壓差計0-500Pa實時檢測爐內壓力

承載方式

碳化硅輥棒支撐匣缽

進氣方式

進氣采用6組進氣管道均勻分布在爐膛內，每個管道都有獨立控制流量計，這樣設計爐膛里的氣氛更加均勻。

流量計

進氣可遠程控制，加一個氧氣和壓縮空氣流量計（流量計量程根據客戶定制）

排氣方式

爐膛頂部設計有DN100排氣煙囪，用于廢氣排放；通過插板手動調節排氣口大?。?/span>

氣路閥門

配備兩路電磁閥可根據升溫程序控制電磁閥的開關

PLC控制

PLC采用西門子后期客戶機械手臂使用，電爐整體控制有PLC和觸摸屏操作。PLC匹配DCS系統遠程數控，（ PLC 采用西門子200 Smart 或者1200且自帶一個串口，通訊協議Modbus RTU接口預留出來(對應好modbus RTU地址)

       10.2寸 觸摸屏

項目名稱

參數

語言

中文/英文 可隨意切換

全屏顯示及操作

儀表屏、光柱圖、歷史趨勢、數據報表、報警信息、數據導出、工藝流程、系統管理等

溫度控制

觸摸屏+高精度集成模塊

啟動升溫

觸摸操作

暫定升溫

觸摸操作

停止升溫

觸摸操作

溫度曲線編制

觸摸操作，每條曲線40段

實時狀態顯示

運行曲線名稱、運行段號、段時間、段運行時間、數字溫度、實時曲線、功率輸出百分百

選擇段號啟動（跨段啟動）

觸摸操作

曲線量程

可調

歷史曲線（圖文）

大約儲存20個月

數據報表（EXCEL）

大約儲存20個月，多點同時顯示（可插入優盤擴展）

歷史曲線、報表記錄（存盤）間隔時間

可調1秒-3600秒，多點同時顯示（可插入優盤擴展）

報警信息語言

中文顯示（報警時間及事件中文描述）

數據導出接口

USB（支持鼠標）

打印機接口

并口

操作觸摸屏保護

帶密碼設置（其他人無密碼，禁止操作）

密碼

觸摸屏的操作均可設密碼，保證了參數、工藝的泄露，綜合管理。

耐火材料

爐襯使用真空成型高純氧化鋁聚輕材料制作而成，取放物料易碰位置（爐口、爐底）采用輕質空心球氧化鋁板，使用溫度高，蓄熱量小，耐急熱急冷、不裂縫、不掉渣、保溫性能好

爐體外殼溫度

長期使用不停爐，外殼溫度小于50度

保護

采用集成化模塊控制單元，控制精度準確，并設計了雙回路控制和雙回路保護，具備了加熱和爐門開啟加熱棒斷電，水壓過低，過沖、超調、欠調、段偶、缺相、超壓、超流、超溫、電流反饋、軟啟動等保護

控制

采用閉環SCR控制，移相觸發控制或者過零觸發方式，輸出電壓、電流或功率連續可調，具有恒電壓、恒電流或恒功率的特性；電流環為內環，電壓環為外環，在突加負載或負載電流超過限流值時，限制調壓器的輸出電流在額定電流范圍內，確保輸出和調壓器正常工作；同時電壓環也參與調節，使調壓器的輸出電流被限制在額定電流范圍內，在有充分調節余量的前提下維持輸出電流及電壓的恒定；從而到達保護發熱元件避免過大電流、電壓的沖擊，達到安全可靠的控制效果及控制精度。

顯示參數

溫度、溫度段號、段時間、剩余時間、輸出功率百分比、電壓、電流等

溫度曲線設定

采用智能溫度控制儀

隨機配件

發熱元件2支，坩堝鉗一把，高溫手套一副

保修范圍及期限

電爐免費保修一年，發熱元件不保修

注意事項

1、 為兩不影響電爐的使用壽命，我們建議最大升溫速率和降溫速率為小于15℃/min，（升溫過快發熱元件壽命會縮短）

2、 此電爐爐使用一段時間后，爐膛會出現微小的裂紋，這屬于正?，F(xiàn)象，不會影響使用，同時可以用氧化鋁涂層進行修補

3、 不能將高溫溶液漏到爐底上，避免方案可采用墊板或者氧化鋁粉隔離

4、 儀器應放置在空氣流通，不潮濕的地方。

發貨事項

1、 電爐的包裝為二層包裝，海綿紙包裹后再用塑料薄膜纏繞，再用鐵架做底托固定。

2、 國內免費送貨上門（市區內免費送貨）

3、 在電爐運輸過程中出現的任何損壞有我方承擔

4、 物流方式：汽車、鐵路、輪船（外貿出口）、空運（外貿出口）運輸，距離較近的我公司委派專車運輸（包裝為木托加紙箱）。
