型號

GWL-1150SSR-ZQ

規格（爐膛尺寸）

爐膛尺寸（深-寬-高）mm：直徑300mm*加熱區2500mm

爐管材質

石英玻璃管

爐管尺寸

兩頭直徑120mm 中間直徑300mm

容積

45-50升（可裝物料容積）

電源AC

AC380V，60kw

最高使用溫度

1200度

可長期使用溫度

1150度

控制范圍為

80至1200度

測溫元件

熱電偶分度號K,測溫范圍0-1320度

發熱元件裝位置

爐管四周

轉速

1-15r/min可調

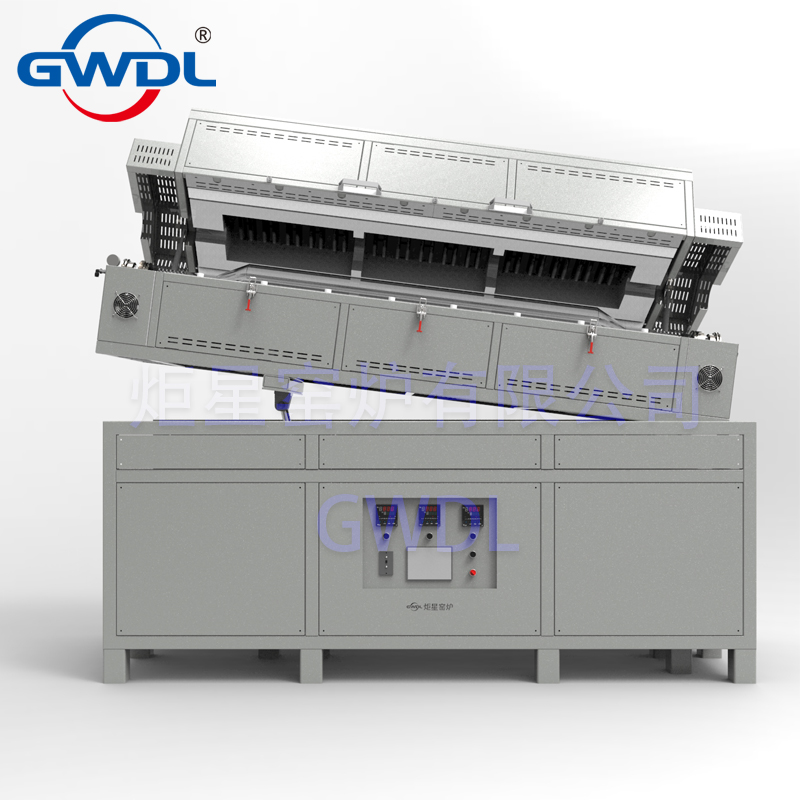

爐管傾斜角度

1-25度

真空泵

1、機械旋片泵，極限真空6.67×10^-2Pa；2、機械泵+分子泵

真空度（選配）

管內真空：機械泵10-30Pa；2、機械泵+分子泵6.67×10^-5Pa

真空計

數顯真空計

流量計

質量流量計，氮?dú)夂蜌鍤饣驓錃猓?/span>

控溫精度

±1度（集成化電路控制，無超調現象）

爐溫均勻性

±1度（根據爐膛尺寸大小而定，大型爐膛可采用多點控制，從而達到更好的爐溫均勻性）

升溫速率

升溫速率可自由調節，調節范圍：最快升溫速率每分鐘20度（20度/min）、最慢升溫速率每小時1度（1度/h）

發熱元件

采用硅碳棒為加熱元件。

爐體

爐體采用數控機床加工，經拋光、打磨、酸洗、磷化、噴涂塑粉、高溫烘烤等制作而成，雙色搭配，外觀新穎美觀，具備了抗氧化、耐酸堿、耐腐蝕、耐高溫、容易清理等優點

爐體結構

電爐爐體采用了風冷雙層爐體結構，有效的風冷導向隔板使?fàn)t殼整體冷風循環，最終冷卻發熱元件導電片后排出爐體，避免了發熱元件導電片的高溫氧化；保證了良好的工作環境

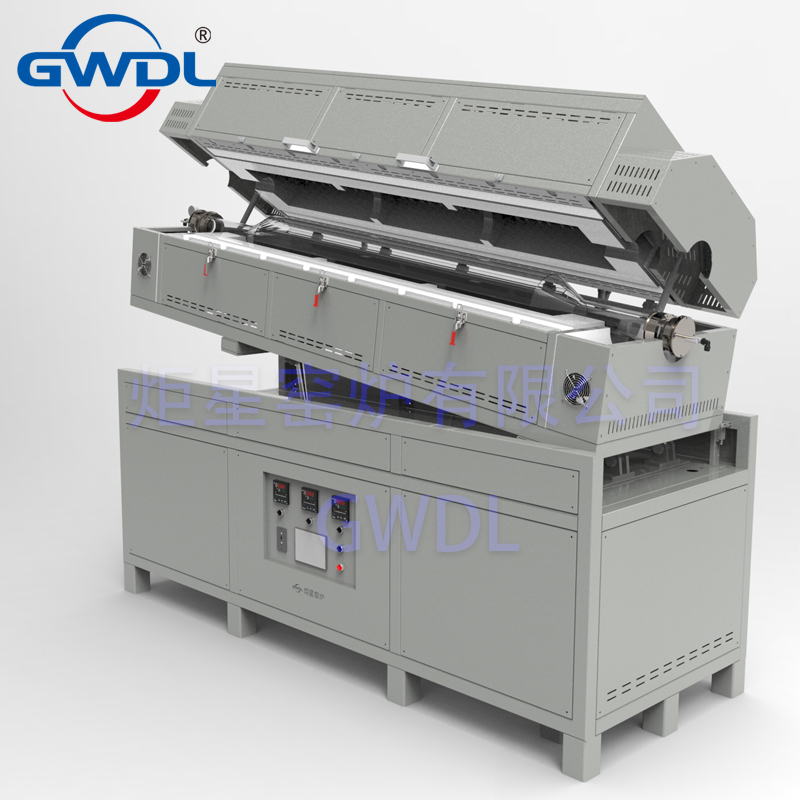

爐腔開啟方式

電動上下開啟式

耐火材料

爐襯使用真空成型高純氧化鋁聚輕材料制作而成，取放物料易碰位置（爐口、爐底）采用輕質空心球氧化鋁板，使用溫度高，蓄熱量小，耐急熱急冷、不裂縫、不掉渣、保溫性能好

保溫材料

采用三層保溫，分別為：硅酸鋁纖維板、氧化鋁纖維板、氧化鋁（多晶）纖維板。

爐體外殼溫度

長期使用不停爐，外殼溫度小于45度

保護

采用集成化模塊控制單元，控制精度準確，并設計了雙回路控制和雙回路保護，具備了過沖、超調、欠調、段偶、缺相、超壓、超流、超溫、電流反饋、軟啟動等保護

控制

采用閉環技術可控硅模塊觸發控制，移相觸發控制方式，輸出電壓、電流或功率連續可調，具有恒電壓、恒電流或恒功率的特性；電流環為內環，電壓環為外環，在突加負載或負載電流超過限流值時，限制調壓器的輸出電流在額定電流范圍內，確保輸出和調壓器正常工作；同時電壓環也參與調節，使調壓器的輸出電流被限制在額定電流范圍內，在有充分調節余量的前提下維持輸出電流及電壓的恒定；從而到達保護發熱元件避免過大電流、電壓的沖擊，達到安全可靠的控制效果及控制精度。

顯示參數

溫度、溫度段號、段時間、剩余時間、輸出功率百分比、電壓、電流等

溫度曲線設定

采用智能溫度控制儀，備標準PID、人工智能調節APID或MPT等多種調節方式，具有自整定、自學習功能，無超調及無欠調的優良控制特性，具備30段程序控制功能，可實現任意斜率的升、降溫控制，具有跳轉（循環）、運行、暫停及停止等可編程/可操作命令，并允許在程序的控制運行中隨時修改程序；采用具備曲線擬合功能的人工智能調節算法，能獲得光滑平順的曲線控制效果；

多條曲線輸入

50段

PLC

西門子S7-200

觸摸屏

7寸，讀、寫、儲存（溫度、氣體流量、真空度、轉速、電壓、電流等）

隨機配件

隔熱塞兩塊，坩堝鉗一把，高溫手套一副，
