| 產品名稱：鈦合金除氫退火真空爐 | 型號： | 產品特點： |
概述

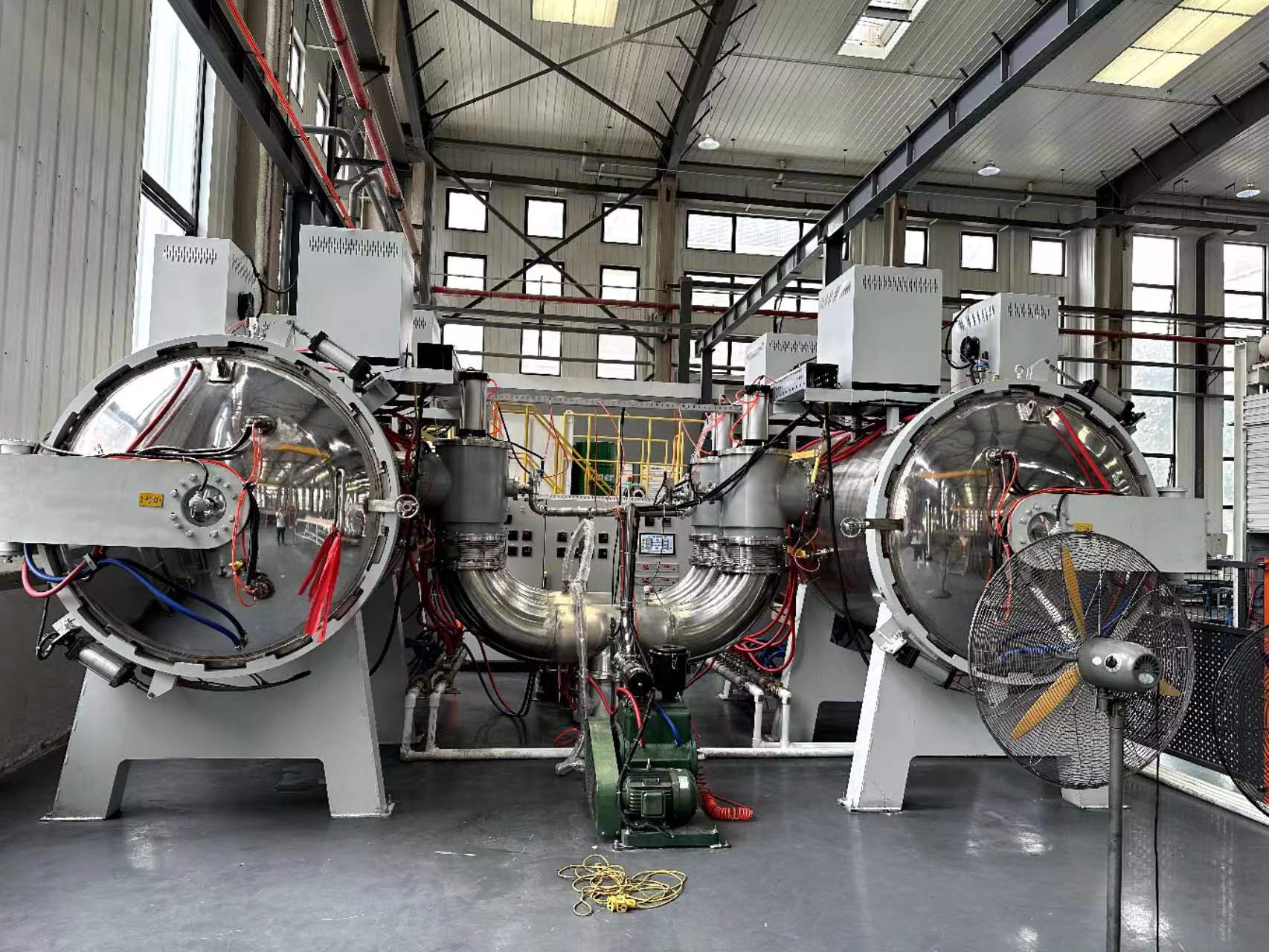

真空退火爐主要用于合金材料或非金屬材料的真空退火理工藝，為臥式雙室真空加熱爐，真空系統、電控系統采用一拖二的設計；2個爐體錯時分別加熱，有效的利用非加熱時間，提高生產效率。
由兩個臥式主機（單室）、加熱供電系統、真空系統、水冷系統、氣動系統、充氣系統、電控系統等組成。本產品結構緊湊、操控簡便，自動化程度高，具有可靠的全自動控制、監控、跟蹤和自我保護功能。
真空系統、水冷系統采用雙系統設計，如一個系統故障，另一套系統仍可保證真空退火爐運行，保證設備可靠性。
設置備用電源接口，用于緊急狀態時制冷機組正常運行。
運行過程依照工藝參數（溫度、真空度、工藝時間）全自動控制，工藝參數曲線及數據用戶可調用、編輯和存儲。具有安全聯鎖保護、故障自診斷和報警功能。
真空退火爐的設計、生產制造、試驗檢驗符合GB/T 10067.47-2014。電氣標準要求見《真空退火爐電控系統技術協議》。
主要技術參數
參數 項目 | 技術參數描述 |
結構型式 | 臥式雙室內加熱真空退火爐 |
均溫區尺寸（W×H×L) | 600×600×3200mm |
最大承載能力（冷態，含料架） | 1000kg（單室） |
極限真空度帶爐體 | 10-4Pa（空爐、冷態） |
壓升率 | ≤0.67Pa/h |
最高設計溫度 | 900℃ |
工作溫度 | 500～800℃ |
爐溫均勻性 | ±5度（采用6點控制，達到更好的爐溫均勻性） |
控溫精度 | ±1度（集成化電路控制，無超調現象） |
測試溫區 | 6區 |
升溫速率 （真空，室溫到800℃） | 升降溫速率可調節，調節范圍：≤10℃/min |
加熱功率 | 200kW (380V-3-50Hz供電) |
發熱元件及布置 | 高溫合金電阻加熱棒，沿爐體長度方向排布 |
測溫元件 | K型熱電偶，測溫范圍0-1320℃ |
爐體結構 | 采用了水冷爐體結構 |
爐門開啟方式 | 側開；氣動鎖緊，手動開閉 |
不銹鋼反射屏加熱室 | 不銹鋼310S和304多層金屬反射屏 |
加熱區 | 加熱區直徑1.1m，長度3.5m |
爐體外形尺寸（不含法蘭） | 直徑1.6m ,長度4m |
